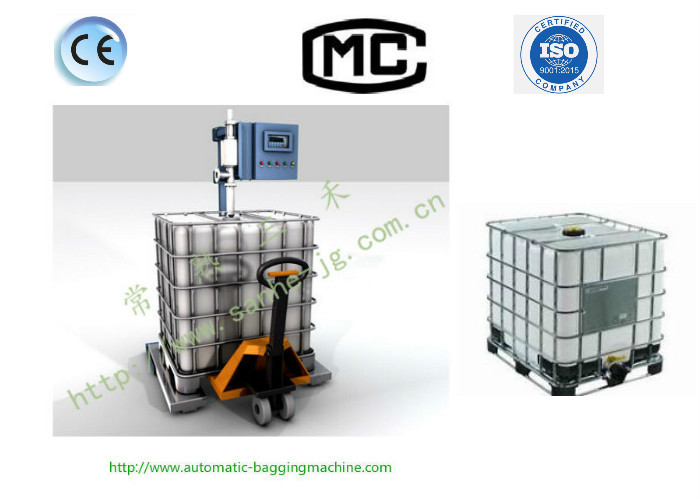

Máquina de enchimento líquida alta da precisão IBC de Sanhe DCS-1500L com escala de peso
Característica principal
a composição da única linha linha de produção da máquina do enchimento para melhorar o rendimento.
|
|
Máquina de enchimento líquida de DCS-1500L (BTW) (IBC em cima do enchimento de superfície líquido)
|
|
Espaço de aplicação
|
|
|
Materiais apropriados
|
IBC
|
|
Tipo de alimentação
|
Em cima do enchimento de superfície líquido
|
|
Tipo de alimentação alternativo
|
Sob o enchimento de superfície líquido
|
|
Parâmetros técnicos
|
|
|
Peso máximo (quilogramas)
|
1500
|
|
Velocidade de enchimento (pails/H, cans/H, drums/H IBCs/H)
(a dimensão da lança de enchimento é DN40, velocidade da fonte material deve mais de 208L/H)
|
15
(1000liter/IBC)
|
|
Precisão de enchimento
|
Geralmente (+/-) 0,2% (nota: 1, se o material que fornece não a instabilidade efetuará a encher accuracy.2, material especial de acordo com o padrão industrial)
|
Aplicação:
A máquina de enchimento do cilindro é baseada na escala de peso para medir o peso líquido enchido em todos os tipos dos recipientes, tais como o cilindro, o IBC etc.
Amplamente utilizado no produto químico, no alimento, nas indústrias etc. do inseticida.
Apropriado para o revestimento, a pintura, a tinta de impressão, esparadrapo de enchimento, agente de cura, resina, tintura, detergente, óleo, glicerina, óleo de lubrificação, óleo comestível, essência, solventes, aditivos, aditivos de alimento, inseticidas e outros produtos químicos perigosos etc.
Vantagens:
Precisão alta
Limpo fácil para fora e maintence
Grupo fácil amigável do operador
Os componentes universais e industriais dão à maquinaria a longa vida extra
Manufaturado para cumprir acima e além dos standard internacionais
Relação do controlador do PLC
O sistema de empacotamento flexível e modular
A tabela do parâmetro e de função da máquina de enchimento líquida
|
DCS-50L (STW) Máquina de enchimento líquida (pode ou o balde em cima do enchimento de superfície líquido) |
Máquina de enchimento líquida de DCS-250L (STW) (cilindro em cima do enchimento de superfície líquido) |
DCS-1500L (SUW-P) Máquina de enchimento líquida (cilindro ou IBC sob o enchimento de superfície líquido) |
DCS-1500L (BTW) Máquina de enchimento líquida (IBC em cima do enchimento de superfície líquido) |
|
|
Espaço de aplicação |
||||
|
Materiais apropriados |
10-50L |
50-250L |
100-250L |
IBC |
|
Tipo de alimentação |
Em cima do enchimento de superfície líquido |
Em cima do enchimento de superfície líquido |
Sob o enchimento de superfície líquido |
Em cima do enchimento de superfície líquido |
|
tipo de alimentação alternativo |
Sob o enchimento de superfície líquido |
× |
Em cima do enchimento de superfície líquido |
Sob o enchimento de superfície líquido |
|
Parâmetros técnicos |
||||
|
Peso máximo (Quilograma) |
100 | 500 | 1500 | 1500 |
|
Velocidade de enchimento (pails/H, cans/H, drums/H IBCs/H) (a dimensão da lança de enchimento é DN40, velocidade da fonte material deve mais de 208L/H) |
200-300 (balde 30liter/, 30liter/can) |
60
200liter/drum |
60
200liter/drum |
15
1000liter/IBC |
|
Precisão de enchimento |
Geralmente (+/-) 0,2% (nota: 1, se o material que fornece não a instabilidade efetuará a encher accuracy.2, material especial de acordo com o padrão industrial) |
|||
|
Função de controle |
||||
|
Tara automática |
○ | ○ | ○ | ○ |
|
Alimentação rápida e lenta automática |
○ | ○ | ○ | ○ |
|
Compensação livre automática da queda |
○ | ○ | ○ | ○ |
|
Automático menos o desvio |
○ | ○ | ○ | ○ |
|
Automático sobre alarmes do peso |
○ | ○ | ○ | ○ |
|
Conversação modo manual/automático |
○ | ○ | ○ | ○ |
|
Porto de comunicação |
▲ | ▲ | ▲ | ▲ |
|
|
||||
|
Ajustando a altura da função de enchimento da lança |
○ | ○ | ○ | ▲ |
|
função horizontal da lança do enchimento do deslizamento |
× | ▲ | ○ | ▲ |
|
Encher-se protege a função |
||||
|
Proteção de auto quando a lança de enchimento não na posição direita ao enchimento |
× | × | ○ | ▲ |
|
Se não há nenhum balde, lata, cilindro ou IBC, máquina de enchimento que não se enche. |
○ | ○ | ○ | ○ |
|
Anti-escape automático |
▲ | ▲ | ○ | ▲ |
|
Controle de tempo para impedir derramar |
▲ | ▲ | ▲ | ▲ |
|
Nível líquido que detecta para impedir derramar |
▲ | ▲ | × | × |
|
Função da proteção da segurança |
||||
|
Exaustão do gás |
▲ | ▲ | ○ | ▲ |
|
Nitrogênio de enchimento |
× | × | ▲ | ▲ |
|
aterrar eletrostático |
▲ | ▲ | ▲ | ▲ |
|
Função da proteção quando perca o poder |
○ | ○ | ○ | ○ |
|
Parada de emergência |
○ | ○ | ○ | ○ |
|
função da Ex-prova |
▲ | ▲ | ▲ | ▲ |
|
Mark: “○” é a função padrão; o “▲” é escolher a função; o “×” não é tem a função |
||||
Função
** Modo de medição da pilha de carga.
** Pilhas de carga impermeáveis.
** A altura pode ser ajustada para acomodar diversos baldes com tamanho diferente.
** dispositivo da escape-prova. Compõe de um cilindro e de um copo da drib-prova.
** um bujão feito de PTFE para parar o gotejamento após o enchimento.
** Controle rápido/do fluxo alimentação.
** Indicação digital. Indica bruto, líquido, taras automaticamente, compensação livre automática da queda.
** Sobre o peso e sob alarmes do peso.
** Diagnósticos da manutenção/alarmes do peso & de segurança.
** Manual/controle auto modo.
** O tempo de enchimento tem que ser limitado. Se depois que o tempo ajustado decorreu, o peso exigido não foi alcançado o processo de enchimento não está progredindo de acordo com a operação normal, a seguir deve ser parado.
** A máquina de enchimento tem características da segurança que o enchimento pode somente ser começado se o balde está colocado na escala eletrônica e a lança é propriedade introduzida na embarcação de enchimento.
Descrição de processo
Os fornecedores das peças principais
Pesando o controlador: METTLER TOLED
Pilha de carga: METTLER TOLED
PLC: MITSUBISHI FX-1N
Equipamento da pneumática: FESTO, AIRTAC
FAQ da máquina de enchimento líquida:
As perguntas follwing para que nós ajudem-no a encontrar o que você quer?
1, o nome líquido a ser enchido?
2, as características líquidas, tais como a viscosidade?
3, quantos litros pela unidade?
4. quanto velocidade de embalagem? horas de unidade?
Nossos produtos do núcleo são:
Máquina de embalagem grande do saco. 5kg-50kgs.
Máquina do bloco do saco da tonelada.
Descarregador do saco da tonelada.
Máquina de enchimento 10L-1000L líquida.
Linha Palletizing.
Sanhe--Uma fabricação conhecida da embalagem e palletizing de China
